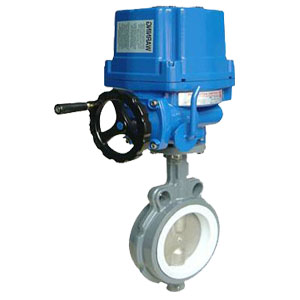

C系列(2″～12″)對夾式蝶閥C Series(2″～12″)Wafer Bfly Valve尺寸及重量DIMENSION＆WEIGHTS規格SIZEmm506580100125150200250300英寸22.5345681012A434646525656606878B140152159178190203238258306C788495108125141167200235DΦ56Φ68Φ80.5Φ106Φ131Φ153Φ205Φ256Φ307EΦ105Φ124Φ137Φ175Φ197Φ222Φ279Φ340Φ410F151515202020242929□H141414191919222727dφ18φ18.5φ18.5φ18.5φ23.0φ23.0φ23.0φ29.5φ36.4Kφ90φ90φ90φ90φ90φ90φ90φ125φ125Lφ7.0φ7.0φ7.0φ9.0φ9.0φ9.0φ9.0φ11.0φ11.0Mφ50φ50φ50φ70φ70φ70φ70φ102φ102H11.511.511.511.511.511.511.513.013.0Pφ98.5φ120.5φ139.5φ152.5φ190.5φ216.0φ241.5φ298.5φ362.0Qφ110φ125φ145φ160φ180φ210φ240φ295φ350Tφ110φ125φ145φ160φ180φ210φ240φ295φ355S 美標4448888812 國標4448888812R 美標5/8″5/8″5/8″5/8″3/4″3/4″3/4″7/8″7/8″ 國標M16*110M16*115M16*115M16*125M16*130M20*130M20*140M24*155M24*170重量 KG1.92.63.63.85.16.18.114.022.3注:① P按美標ANSI B16.5 CL150制定；   ② Q按國標GB9113.1(PN1.0)；   ③ T按國標GB9113.1(PN1.6)；   ④ 蝶閥上法蘭的K、M、L、H、F等尺寸、可以按照安裝尺寸要求訂制。   ⑤ 本表R尺寸根據國標PN1.6標準法蘭確定，具體應用時R尺寸后再做配制。閥座材料適宜使用溫度使用說明丁腈橡膠BUNA-N-23℃ ~ 82℃短時-23℃ ~120℃丁腈橡膠具有良好的延展性﹑耐磨性和耐烴化物等性能，作為通用材料可用于水﹑真空﹑酸﹑鹽﹑堿﹑脂﹑油﹑黃油﹑液壓油﹑甘醇等介質,但不能用在丙酮﹑甲酮﹑硝酸鹽和氯化烴的場所乙丙橡膠EPDM-20 ℃~130℃短時-30℃ ~ 150℃乙丙橡膠是一種良好的通用合成橡膠，可用于熱水系統﹑飲料﹑奶制品﹑甲酮﹑酒精﹑硝酸脂和甘油等介質，但不能用于烴基油﹑無機物或溶劑中氯丁橡膠Neoprene-35℃ ~ 100℃短時-35℃ ~ 113℃氯丁橡膠可用于酸﹑油﹑脂肪﹑黃油和溶劑等介質，具有較好的耐侵性，耐無水氨和酒精的性能氟化橡膠Viton-10 ℃~ 180℃氟化橡膠是良好的耐烴基油、油性氣體和其它石油產品的氟化烴橡膠，適用于水、油品、空氣、酸類等介質，但不能用于蒸氣類、超過82℃的熱水或濃堿系統硅橡膠Silicone-40℃~180℃硅橡膠耐高溫﹑低溫，化學性能穩定，廣泛應用于強酸﹑弱堿和食品等行業聚四氟乙烯PDFE-10℃ ~ 200℃聚四氟乙烯化學性能穩定，具有突出的表面不粘性、良好的潤滑性和抗老化等性能，廣泛應用于酸﹑堿﹑氧化劑等腐蝕性介質 閥門部件材質對照表序號No.零件名稱Part Name材料Material標準Material Standard數量Quantity   1閥體BODY灰鐵CAST IRONASTM A126，CAASS B1球鐵DUCTILE IRONASTM A536，GR.65-45-121碳鋼WCB CARBON STEELGB/T12229-19891不銹鋼304、316 STAINL STEELASTMA351 GR.CR8、CF8M1   2閥板DISC球鐵DUCTILE IRONASTM A536，GR.65-45-121鋁青銅ALUMINUM BRONZEASTM B148，ALY9541不銹鋼304 STAINL STEELASTMA351 GR.CR81不銹鋼316 STAINL STEELASTMA351 GR.CF8M1   3閥座SLEEVE乙丙橡膠EPDMASTM D14181丁晴橡膠BUNA-NASTM D14181氯丁橡膠NeopreneASTM D14181硅橡膠SiliconeASTM D14181氟橡膠VitonASTM D14181聚四氟乙烯PTFEASTM D16001  4上閥桿TOP STEM不銹鋼STAINLSS STEELASTM A276，S42012Crl3GB1220-921  5下閥桿BOTTOM STEM不銹鋼STAINLSS STEELASTM A276，S42012Crl3GB1220-921  6上軸套TOP BEARINGNYLON 1  7下軸套BOTTOM  BEARINGNYLON 1  8閥座O型圈SLEEVE-RING1BUNA-N 2EPDM 2Viton 2  9閥桿O型圈 SLEEVE-RING2BUNA-N 1EPDM 1Viton 1  10銷PINSTAINLRSS STEEL 2
