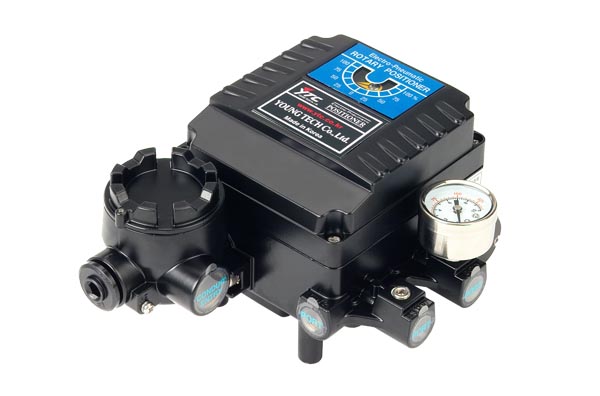

電-氣閥門定位器 YT-1000R
簡介：
YTC電-氣閥門定位器YT-1000R是一種從控制器或者控制系統中接受4-20M直流電流信號，
并向角行程氣動執行機構輸送空氣來控制閥門的開度的裝置。
特點：
1、在5-200Hz范圍內無共振現象；
2、對于正作用和反作用，單作用和雙作用之間可方便轉換；
3、對于小型執行機構產生的震動，可通過縮小定位器的節流孔來解決；
4、空氣消耗量少，經濟性好，
5、不用更換零件就可以實現1/2范圍內的分程控制。

定貨代號：YT-1000R   D    n    1    3    2    S    0   1

型 號

作用型式

防爆等級

反饋桿

節流孔

連接形式

環境溫度

 選項1

 選項2

YT-1000R

 S 單作用

 m ExdmIIBT5

 1 M6x34L

 1 φ1

 1  PT

 S -20℃-70℃

 0 標準指示器

 0 無

 D 雙作用

 c ExdmIICT5

 2 M6x63L

 2 φ2

 2  NPT

 H -20℃-120℃

 1 圓頂指示器

 1 +PTM（內置不防爆型）

 i  ExiaIIBT6

 3 M8x34L

 3 無

 L -40℃-70℃

 2 +PTM（外置防爆型）

 p ExiallCT6

 4 M8x63L

 3 +L/S（內置不防爆型）

 n 不防爆

 5 NAMUR

 4 +L/S（外置防爆型）

 H ExdmIICT5/T6

 5 +PTM+L/S（內置不防爆型）

 6 +PTM+L/S（外置防爆型）

 注：PTM代表閥位變送器、L/S代表限位開關

形   式

單 作 用

 雙 作 用

輸入信號

4~20 mA DC

阻    抗

250±15 Ohm

輸入壓力

1.4-7 kgf/? (20-100 Psi)

行   程

0-90°

氣源接口

PT (NPT) 1/4

壓力表接口

PT (NPT) 1/8

電源接口

PF 1/2 (G 1/2)

防爆等級

ExdmIIBT5、ExdmIICT5、ExiaIIBT6、ExiallCT6、ExdmIICT5/T6

防護等級

IP 66

環境溫度

-20℃-70℃(標準型)、-20℃-60℃(防爆型)

直 線 性

±1% F.S.

±2% F.S.

滯 后 度

1% F.S.

靈 敏 度

±0.2% F.S.

±0.5% F.S.

重 復 性

±0.5% F.S.

空氣消耗量

3 LPM (Sup=1.4kgf/?， 20Psi)

流    量

80 LPM (Sup=1.4kgf/?， 20Psi)

材    質

壓鑄鋁

重    量

2.8kg（6.2Ib)
